Magswitch Seria AR

Zastosowanie: manipulacja detalami, oprzyrządowanie robota
(EOAT), przyrządy, spawanie

Seria AR Magswitch oferuje kompaktowe i wydajne rozwiązania magnetyczne. Narzędzia te idealnie nadają się do budowy
przyrządów, pozycjonowania trzpieni i obsługi szerokiej gamy komponentów. Dzięki regulowanym biegunnikom, są niezwykle elastyczne w użyciu, umożliwiając obsługę zarówno standardowych geometrii,
jak i komponentów o powierzchniach w dowolnym kształcie. Dzięki kompaktowej budowie i lekkości, oferują
wysoki stosunek mocy do masy, co pozwala na wykorzystanie w wielu aplikacjach.

Wysoki stosunek mocy do masy
Elastyczna technologia biegunników do dopasowania do każdej powierzchni
Mniejsze zużycie powietrza
Bezpieczeństwo w razie awarii

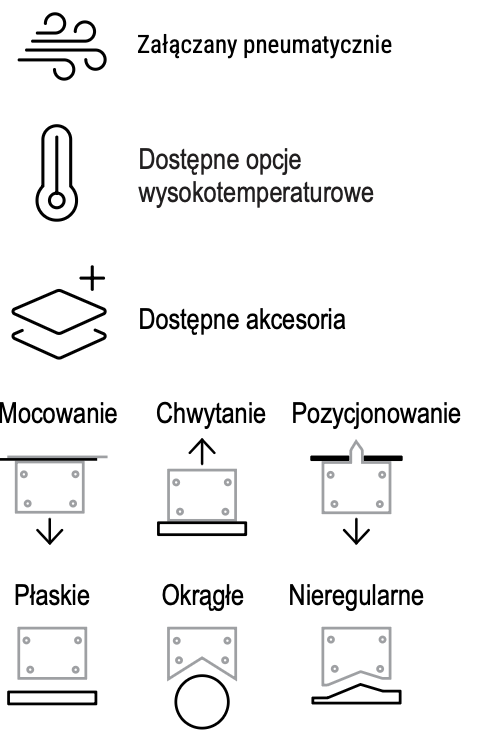

Magswitch AR50, AR70, AR110 - Seria AR Magswitch - RARCO – zdjęcie 2

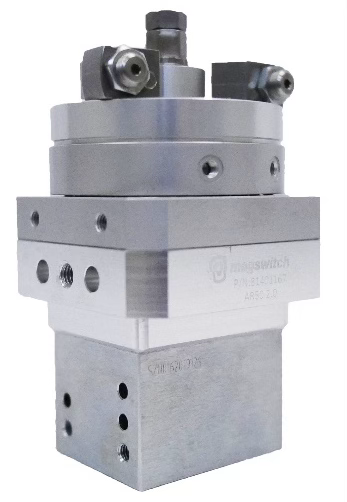

Magswitch AR50, AR70, AR110 - Seria AR Magswitch - RARCO – zdjęcie 3

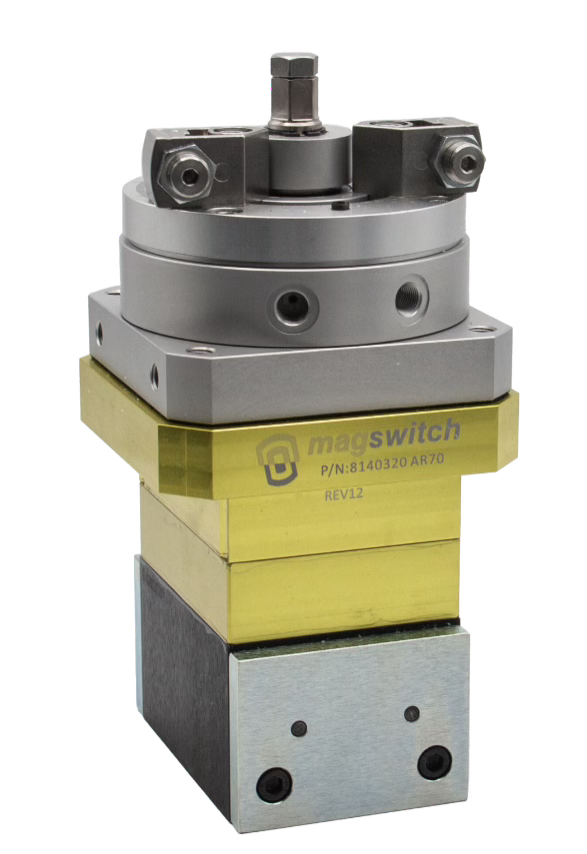

Magswitch AR50, AR70, AR110 - Seria AR Magswitch - RARCO – zdjęcie 4

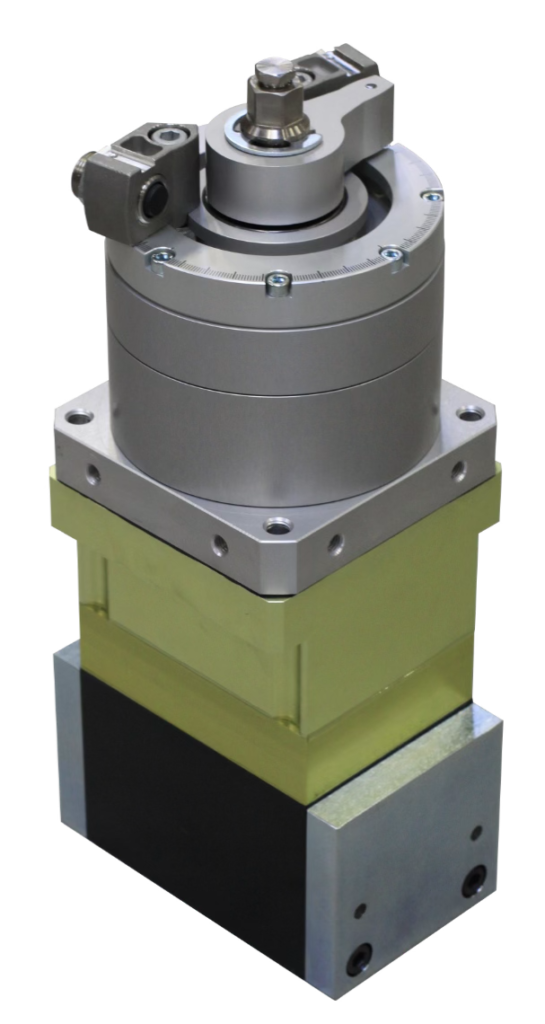

Magswitch AR50, AR70, AR110 - Seria AR Magswitch - RARCO – zdjęcie 5

Magswitch AR50 2.0

Magswitch AR70 Classic

Magswitch AR110

Podstawa: 64 x 52mm
Siła trzymająca: 2160N

Podstawa: 108 x 72,3mm
Siła trzymająca: 4070N

Podstawa: 190 x 114mm
Siła trzymająca: 12795N

Numer części

81401167

8140320

8140740

Opis

Kompaktowy chwytak magnetyczny Magswitch AR50 2.0 sprawdza się w przyrządach mocujących, pozycjonowaniu sworzni oraz automatycznej obsłudze cienkich elementów stalowych. Precyzyjne mocowanie i możliwość zastosowania dopasowanych nabiegunników pozwalają dostosować Magswitch AR50 2.0 do geometrii konkretnego detalu.

Wszechstronny chwytak magnetyczny Magswitch AR70 Classic łączy kompaktową konstrukcję z wysokim stosunkiem siły do masy. Dostosowywana powierzchnia styku i bezpieczne utrzymanie chwytu umożliwiają wykorzystanie Magswitch AR70 Classic w różnych procesach automatycznego przenoszenia elementów stalowych.

Wysokowydajny chwytak magnetyczny Magswitch AR110 jest przeznaczony do najbardziej wymagających procesów automatyzacji i obsługi ciężkich elementów stalowych. Jako najmocniejszy model serii z pojedynczym mechanizmem przełączającym Magswitch AR110 zapewnia dużą siłę chwytu przy zachowaniu możliwości dopasowania nabiegunników do kształtu detalu.

Maks. siła odrywania

2119 N

4071 N

12799 N

Maks. siła ścinająca

736 N

556 N

850 N

Maks. ciśnienie
robocze

6 Bar

10 Bar

4,8 Bar
