Magswitch Seria D
Zastosowanie: oprzyrządowanie robota (EOAT), przyrządy,
manipulacja cienkimi arkuszami, pobieranie i odkładanie
(pick and place), rozdzielanie arkuszy
Jako najbardziej kompaktowe modele Magswitch serii D, D5 i D12 sprawdzają się w sytuacjach wymagających
ultra słabego pola magnetycznego. Wykorzystując moc technologii słabego pola magnetycznego, D5 i D12 stają
się wyjątkowymi narzędziami, doskonale radzącymi sobie z zadaniami rozdzielania arkuszy i pobierania małych,
cienkich materiałów, które często wykraczają poza możliwości zwykłych magnesów.
- Największa siła trzymania na mm² w przemyśle dla detali o grubości do 2 mm
- Niskie ciśnienie powietrza
- Bezpieczeństwo w razie awarii
- Duże siły ścinające

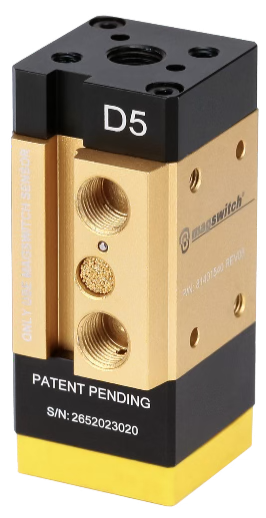

Magswitch D5

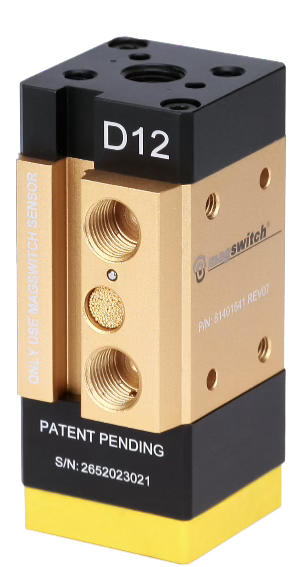

Magswitch D12

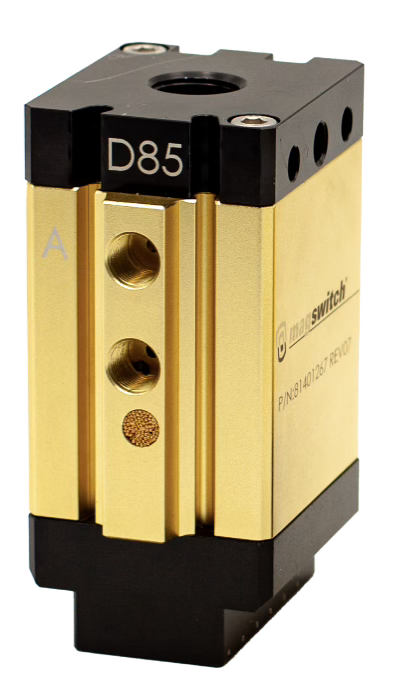

Magswitch D85

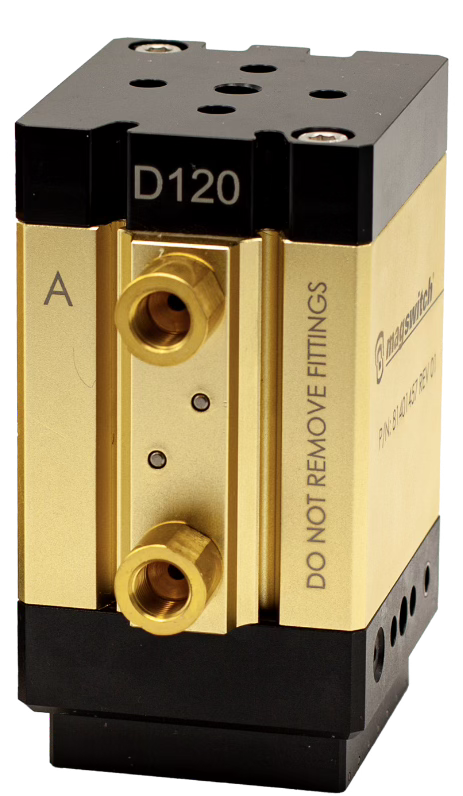

Magswitch D120
Podstawa: 23 x 23mm
Siła trzymająca: 37N
Podstawa: 23 x 23mm
Siła trzymająca: 111N
Podstawa: 54 x 28,5mm
Siła trzymająca: 558N
Podstawa: 54 x 50mm
Siła trzymająca: 1137N
Numer części
81401540
81401541
81401267
81401457
Maks. siła odrywania
39 N
118 N
548 N
1133 N
Maks. siła ścinająca
18 N
43 N
130 N
296 N
Grubość rozdzielanych
arkuszy
0.6 mm
1.5 mm
2 mm
2 mm
Maks. ciśnienie
robocze
10 Bar
10 Bar
8 Bar
8 Bar
Opcje montażu
1x Top (center): G1/8
1x Top: Ø3,1H7-M5-Ø3,1H7-M5
3x Side: Ø3H7-M4-Ø3H7-M4
1x Top (center): G1/8
1x Top: Ø3,1H7-M5-Ø3,1H7-M5
2x Sides: NAAMS Ø6H7-M8-Ø6H7
Top: 1x 3/8-18 NPT
2x Top: NAAMS Ø6H7-M8-Ø6H7
2x Side: Ø5H7-M6-Ø5H7
Masa
0.2kg
0.2kg
0.7 kg
1.3 kg
